Aplicación de MgSO4 • 7H2O y cenizas volantes como refuerzo en la matriz de unidades cerámicas macizas

Karol Lizeth Roa Bohórquez, Ricardo Alfonso Paredes Roa, Luis Ángel Lara González

Resumen

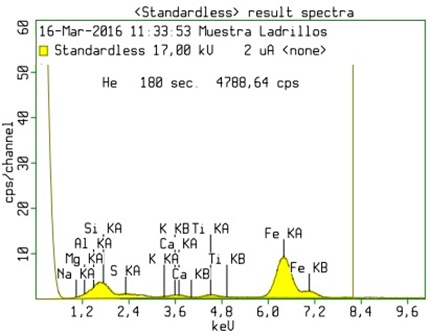

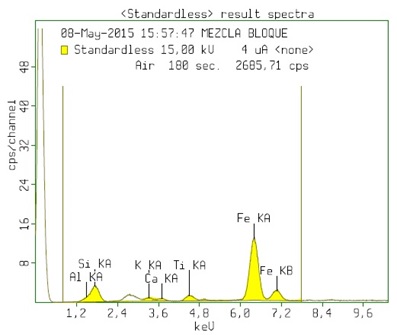

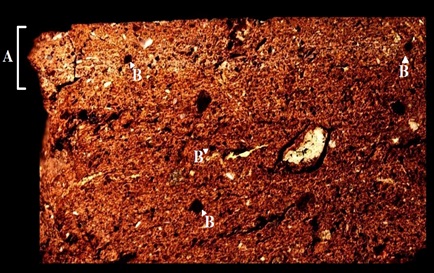

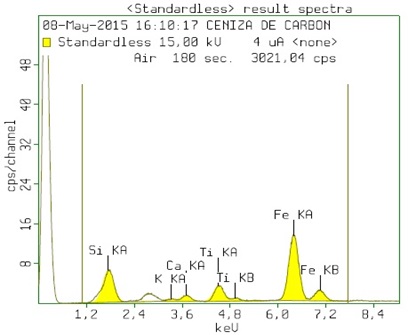

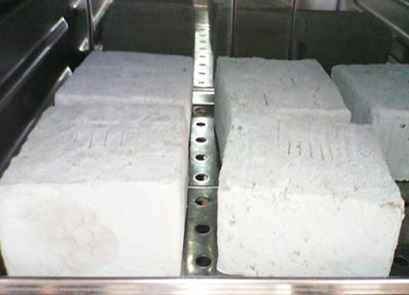

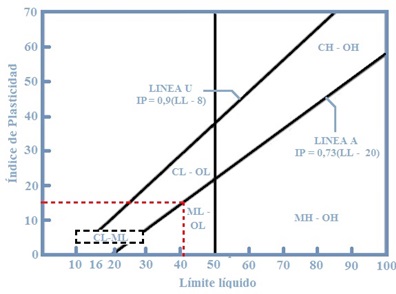

Se reportan las composiciones químicas obtenidas por FRX de arcilla y cenizas volantes producto de la combustión de carbón en un horno tipo colmena. Se seleccionaron las cantidades de arcilla, ceniza volante y sulfato de magnesio (MgSO4 • 7H2O) en función de su composición química para lograr una eflorescencia total en la superficie del ladrillo (unidad cerámica maciza). Una vez se conformaron por prensado las unidades de mampostería, se sometieron a tratamiento a 400 °C durante dos horas con el fin de eliminar la humedad, una vez alcanzaron 950 °C se cocinan en esta temperatura durante tres horas. Se estableció la composición química de las eflorescencias en la superficie de las probetas por medio de FRX, se analizó morfológicamente el corte transversal de un ladrillo, y por último, las probetas se sometieron a ensayos de compresión para determinar su resistencia y de absorción máxima de agua, teniendo en cuenta la norma técnica colombiana NTC 4205.

Palabras clave


Cerámica; arcillas; ladrillos; cenizas volantes

Referencias


. E. Juárez Badillo y A. Rico Rodríguez, Mecánica de suelos. México: Limusa, 1996.

. G. Reeves et al., “Clay materials used in construction,” London: Geological Society of London, 2006.

. J. Martín Martín et al., Mineralogía de arcillas cerámicas. Castellón de la Plana: Universitat Jaume I, 2005.

. I. Bernal de Ramirez et al., “Análisis próximo de arcillas para cerámica,” Revista de la Academia Colombiana de Ciencias Exactas, Físicas y Naturales, 27, pp. 569-578, 2003.

. J. Morales Güeto, Tecnología de los materiales cerámicos. Madrid: Díaz de Santos, 2005.

. D. Askeland, y G. García, Ciencia e ingeniería de los materiales. México: International Thomson Editores, 1998.

. M. Carretero León y M. Pozo Rodríguez, Mineralogía aplicada. Madrid: Thomson-Paraninfo, 2007.

. S. Crespo Escobar, Materiales de construcción para

edificación y obra civil. 2010.

. M. Barreda et al., “Determinación de sales solubles y eflorescencias en tejas cerámicas,” Boletín de la sociedad española de cerámica y vidrio, 49(3), pp.189-196, 2010.

. C. Grossi y R. Esbert, “Las sales solubles en el deterioro de rocas monumentales. Revisión bibliográfica,” Materiales de Construcción, 44(235), pp.15-30, 1994.

. J. Rincón y M. Romero, “Prevención y eliminación de eflorescencias en la restauración de ladrillos de construcción,” Materiales de Construcción, 51(261), pp. 73-78, 2001.

. P. López-Arce, “Daños por cristalización de sales. En: La conservación de los geomateriales utilizados en el patrimonio,” Programa Geomateriales, pp. 97-105, 2012.

. J. Osuna, Estudio general sobre la eflorescencia en obra. FRUPESA. Madrid, 1998.

. S. Grimán et al., “Influencia de las Variables de Procesamiento Tecnológico Industrial en la Aparición del Defecto de Eflorescencia en Piezas de Arcilla Cocida,” Revista Politécnica, 36(1), 2015.

. F. Lasheras Merino, “Patología de los materiales y elementos constructivos. Movilidad de las eflorescencias en función del caudal del aire de secado,” 2012.

. A. García Verduch y V. Sanz Solana, Velos, florescencias y manchas en obras de ladrillo. Castellón: Faenza Editrice Ibérica, 1999.

. P. Mattey et al., “Influencia del mezclado en dos etapas en la fabricación de ladrillos de mampostería con ceniza de cascarilla de arroz como agregado fino,” Revista Colombiana de Materiales, (5), pp. 242-249, 2014.

. I. Iglesias et al., “Mejora de las propiedades cerámicas de arcillas comunes por adición de ceniza volante GICC,” 2015.

. A. Alvarado, El origen de los suelos. Turrialba, Costa Rica: CATIE, 1985.

. L. De Pablo, “Las Arcillas y Clasificación, Identificación, Usos y Especificaciones Industriales,” Sobretiro del Boletín de la Sociedad Geológica Mexicana, 28, 1964.

. J. Molina, “Evaluación de mezclas de arcillas para la fabricación de ladrillos refractarios que sirvan para la reconversión tecnológica de los hornos utilizados en norte de Santander,” Revista de investigaciones universidad del Quindío, 1(26), 2014.

. J. Díaz Zamora, “Fabricación de mulita a partir de alúmina y sílice mediante molienda y variación en la composición Química,” 2015.

. E. Galán y P. Aparicio, “Materias primas para la industria cerámica,” Seminarios de la Sociedad Española de Mineralogía, 2, pp. 31-49, 2006.

. A. Avgustinik, Cerámica. Barcelona: Editorial Reverté, 1983.

. K. Skinner et al., “Effect of TiO2, Fe2O3, and Alkali on Mineralogical and Physical Properties of Mullite-Type and Mullite-Forming Al2O3-SiO2 Mixtures,” Journal of the American Ceramic Society, 36(11), pp. 349-356. Thomson Editores, 1953.

. F. Wahl, “High-temperature phases of tree-layer clay minerals and their interactions with common ceramic materials,” Journal of the American Ceramic Society, 44, pp. 676-681, 1965.

. J. González et al., “La arcilla como material cerámico. Características y comportamiento,” Cuadernos de Prehistoria y Arqueología de la Universidad de Granada, 8, pp. 479-490, 1983.

. D. Betancourt et al., “Influencia de la adición de carbonato de calcio en la eficiencia energética de la producción de ladrillos de cerámica roja,” Revista ingeniería de construcción, 22(3), pp. 187-196, 2007.

. I. Kostov, Mineralogy. Edinburgh: Oliver & Boyd, 1968.

. J. Everhart, “Use of auxiliary fluxes to improve structural clay bodies,” Journal of the American Ceramic Society, 36, pp. 268-271, 1965.

. N. Hipedinger et al., “Comportamiento termomecánico de hormigones refractarios de liga fosfato. Influencia de los áridos en las propiedades,” Actas Jornadas SAM-CONAMET, pp. 977-984, 2001.

. J. Lasquibar y C. Ribera, “Refractarios de magnesia-carbono para cucharas,” Boletín de la Sociedad Española de Cerámica y Vidrio, 28(5), pp. 385-393, 1989.

. R. Hevia, “Materias Primas: Importancia de su conocimiento para la formulación cerámica,” Cerámica y Cristal, 145, pp. 48-52, 2012.

. M. Frías et al., “Novedades en el reciclado de materiales en el sector de la construcción: adiciones puzolánicas,” Instituto Eduardo Torroja (CSIC), 2008.

. R. Loaiza y S. Steward, “Incidencia de la arcilla expandida térmicamente en los procesos de corrosión del acero de refuerzo del concreto liviano estructural,” Universidad Nacional de Colombia, 2014.

. L. V. Guzmán et al., “Hormigones livianos,” Escuela Superior Politécnica del Litoral, 2010.

. R. Hevia, Materias primas no convencionales en cerámica. Fundación EMPREMIN, 2006.

. W. Cole and E. R. Segnit, “High temperature phases developed in some kaolinite-mica-quartz clays,” Transactions & Journal of the British Ceramic Society, 62, pp. 375-395, 1963.

. B. M. Das, Principios de ingeniería de cimentaciones. 4ta edición. México: International, 2001.

. J. M. Rincón and M. Romero, “Basis and classification of efflorescences in construction bricks,” Materiales de Construcción, 50(260), pp. 63-69, 2000.

. R. T. Martin, “Absorbed water on clays: A review,” Clays Clay Miner, 9, pp. 28-71, 1962.

. E. Amrein, “La lucha contra las eflorescencias,” Materiales de Construcción, 11(104), 1961.

. R. B. Montoro, “Terms used in the Pathology and Restoration of Brick Masonry,” Revista electronica, 4, pp. 47-50, 2014.

. J. B. C. Airan, “Petrografía y Mineralogía de arcillas en relación con procesos de cocción rápida,” Boletín de la Sociedad Española de Cerámica y Vidrio, 21, pp. 15-22, 1982.

. A. G. Verduch, “El empleo del Cuarzo en las Composiciones de Cerámica Blanca,” Boletín de la Sociedad Española de Cerámica y Vidrio, 13(5), pp. 409, 1974.


Enlaces refback

  • No hay ningún enlace refback.


Creative Commons License
Este trabajo esta licenciado bajo una Creative Commons Attribution-NonCommercial 4.0 International License.

© 2011 Sello Editorial. Universidad de Medellín.





Indexada en:
